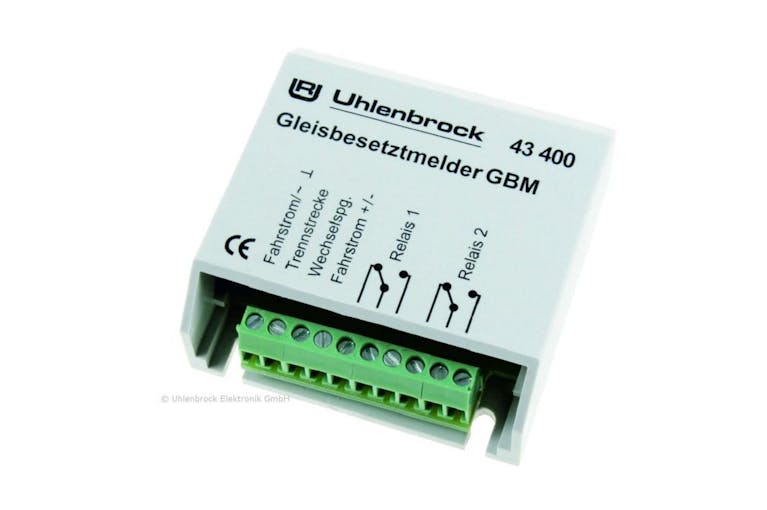

Uhlenbrock 43400 Modulo GBM rivelazione di occupazione binario

Modulo GBM occupazione binario con 2 switching relay Sei mai stato in una cabina di segnalazione? Ogni mossa è rappresentata da una fascia luminosa. Questo è possibile anche sul tuo modellino ferroviario con il modulo di rivelazione di occupazione binario. Nel piazzale di sosta o nella parte visibile del tracciato, la domanda sorge ovunque: posso guidare sul binario o è occupato da un altro treno? Il GBM ti dà la risposta. Caratteristiche - Con relè a potenziale zero - Per una sezione di reportistica - Per funzionamento analogico e digitale - Risponde a locomotive o vagoni illuminati - Annuncio molto sicuro - Commutazione binari o contatti di commutazione superflui - Elevata corrente di uscita - Corrente di pilotaggio fino a 1,5 A - Installazione semplice - Alimentazione tramite binario - Comodo collegamento tramite morsetti a vite - Semplice controllo del blocco Dati tecnici Max. corrente di pilotaggio: 1 A Min. corrente di misura: 1 mA Tensione di collegamento: 12-16 V ~

La funzione Il modulo viene utilizzato per la visualizzazione affidabile di treni fermi e in movimento sui binari. È adatto anche per l'uso come interruttore elettronico. Il rapporto di occupazione segnala qualsiasi corrente di trazione da 1 mA nella sezione di separazione monitorata. Reagisce quindi a tutte le locomotive e a tutti i vagoni con l'illuminazione. Puoi lampade, LED, segnali, interruttori, relè o altri elementi costitutivi, come il Sound Director. L'uso Questo componente viene spesso utilizzato come display affidabile sul pannello di controllo dello schema dei binari. In modo da sapere sempre quale piattaforma è libera e quale è già occupata. Un semplice blocco può essere allestito molto rapidamente equipaggiando diverse sezioni di binario in fila con rilevatori di occupazione del binario. L'attivazione di processi di commutazione, timer o altri componenti è piacevolmente semplice tramite il componente. La connessione La pista è divisa in sezioni da monitorare. Il rilevamento dell'occupazione del binario è collegato alla rotaia da monitorare, all'uscita in tensione alternata di un trasformatore o alla tensione digitale e all'elemento da commutare. Le linee sono comodamente collegate tramite morsetti a vite. Il rilevatore di occupazione monitora una sezione del binario e, grazie al relè integrato, consente molte opzioni di commutazione senza componenti aggiuntivi. Ad esempio, un banco di controllo può essere illuminato direttamente in rosso e bianco e quindi anche un display libero. Il relè a lunga durata dispone di due contatti di scambio a potenziale zero, ognuno dei quali può essere caricato con 1 A.
