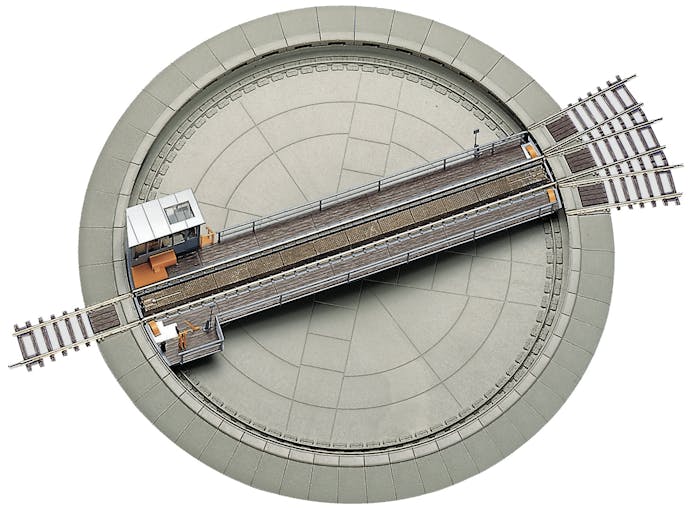

Roco 42615 Piattaforma girevole elettrica con motore elettrico sottoplancia e pannello di controllo

Ponte girevole lunghezza 253 mm (22 metri al vero), diametro totale 307 mm, DC - DCC - AC Adatta per tutte le ferrovie in miniatura a norme NEM a corrente continua con due conduttori ed a corrente alternata con conduttore centrale. L‘angolo minimo tra due binari di uscita ammonta a 9 gradi. Alla piattaforma girevole sono allegati due pezzi riempitivi con divisioni di 1°, 3°, 6° e 9°. Con ciò risulta possibile qualsiasi divisione tra i binari di uscita in passi da 1° da 9° in su. Si possono inserire dei binari di uscita fino ad un massimo pari a 40. Alla piattaforma girevole sono acclusi quattro binari di uscita per 2L =. Ulteriori binari di uscita sono disponibili come accessori (42616, contenuto: quattro binari di uscita 2L =). L‘azionamento della piattaforma funziona con una tensione di alimentazione di 14 V ~. L‘alimentazione della tensione di trazione viene effettuata con corrente continua oppure corrente alternata, a seconda del sistema utilizzato. Alla piattaforma è accluso un apparecchio di comando, con il quale si preseleziona il senso di rotazione e si avvia il movimento di rotazione. Quando si rilascia l‘interruttore della piattaforma girevole, la piattaforma girevole stessa si ferma esattamente sul prossimo binario di uscita. Come nel caso del prototipo, anche nel modello ROCO si possono preselezionare due velocità di rotazione. L‘alimentazione della tensione di trazione si effettua nel ponte girevole. L‘alimentazione della tensione di trazione dei binari di uscita può essere assegnata tramite il pannello di controllo. Con ciò si evita, nel caso di due binari di uscita che si trovano l‘uno di fronte all‘altro, che una locomotiva stazionata parta accidentalmente.* Sono inclusi un cavo a cinque poli lungo 1 m (trasformatore – pannello di controllo) ed un cavo ad otto poli lungo 2 m (pannello di controllo – piattaforma girevole).

Misure per il montaggio: Foro necessario per il montaggio: 280 mm Profondità di incasso rispetto al piano: 50 mm Diametro esterno della piattaforma girevole senza binari di uscita: 307 mm Lunghezza della piattaforma: 253 mm Adatta per tutte le locomotive con un interasse complessivo fino a 250 mm * Il modulo digitale per racchetta di ritorno è necessario quando si usa la piattaforma girevole in modalità DCC (digitale)
