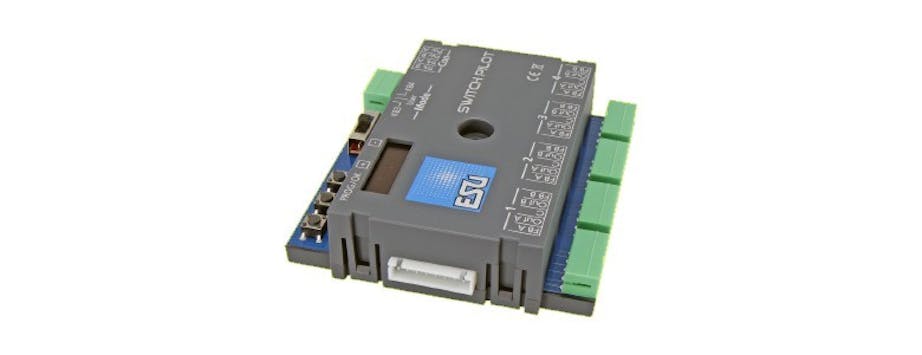

Esu Electronic 51830 SwitchPilot 3, decoder accessori 4x, DCC/MM, OLED, con RC-Feedback, aggiornabile

Sostituisce art. 51820 SwitchPilot 3, decoder accessori 4x, DCC/MM, OLED, con RC-Feedback, aggiornabile I decoder SwitchPilot 3 sono ottimizzati per l'uso stazionario nel vostro impianto e possono commutare azionamenti di interruttori a doppia bobina convenzionali, segnali luminosi, disaccoppiatori magnetici, lampadine o altri consumi stazionari. Per facilitare la configurazione piuttosto ingombrante dei decoder di articoli magnetici, SwitchPilot 3 ha un concetto operativo innovativo costituito da un display OLED illuminato a 4 righe e tre pulsanti di input.

Modalità SwitchPilot 3 è multiprotocollo e può essere utilizzato con postazioni di lavoro secondo il sistema Märklin® Motorola® (ad esempio 6021, Central Station® o Mobile Station®) e con pannelli di controllo abilitati DCC. La configurazione può avvenire sia sul binario principale che sul binario di programmazione. Grazie a RailCom®, è anche possibile leggere le CV. Funzionamento SwitchPilot 3 può essere alimentato direttamente dal sistema digitale o da una sorgente esterna di tensione CC o di cambio. Ha un totale di 8 uscite a transistor, che sono raggruppate nelle 4 coppie di uscite da 1 a 4. Ogni coppia di uscite contiene due uscite (OutA e OutB) e può essere configurata individualmente per il caso d'uso desiderato: In modalità a impulsi, l'uscita viene attivata non appena viene ricevuto un comando di commutazione. Il fatto che l'uscita si spenga automaticamente non appena è trascorso il tempo memorizzato nel decoder impedisce la bruciatura degli azionamenti degli articoli magnetici. Al momento (compatibile con K83) l'uscita rimane attiva finché viene premuto il pulsante sul pannello di controllo. Questa modalità di funzionamento è adatta per azionamenti di scambi con spegnimento finale o per de-caps. In funzionamento continuo bistabile (compatibile con k84), le due uscite vengono attivate e disattivate: Quando si preme il primo pulsante (rosso) sul pannello di controllo, l'uscita Out A viene attivata. Rimane attiva finché la pressione del pulsante assegnato (verde) non attiva l'uscita Out B dello stesso gruppo di uscite. Out A e Out B si comportano come un interruttore di cambio. In modalità lampeggiante alternato, le uscite Out A e Out B di una coppia di uscite vengono accese alternativamente con una frequenza di lampeggio regolabile. L'indicatore di cambio viene avviato con il comando "Ge-rade/Green" del pulsante assegnato e arrestato di nuovo con il comando "Branching/Red". Facoltativamente, l'uscita può anche essere lentamente attenuata e attenuata (cosiddetto "zoom" per la simulazione della lampada fluorescente). Con l'interruttore di modalità switch 3, è possibile commutare tutte le coppie di uscite insieme alle modalità "k83" o "k84" alla velocità della luce, indipendentemente da come sono configurate. Risposta Poiché SwitchPilot 3 è compatibile con RailCom®, tutte le impostazioni possono essere lette e modificate direttamente nello stato incorporato su richiesta. In combinazione con un ECoS come "partner" ideale, SwitchPilot 3 può registrare e visualizzare l'impostazione effettiva dello scambio con azionamenti di scambio opportunamente preparati. Infine, hai la certezza che il tuo scambio è stato commutato correttamente! Impostato SwitchPilot 3 può essere regolato in modo flessibile sia sul binario di programmazione con i pannelli di controllo DCC che sul binario principale con POM ("Programming on Main") o può anche essere letto tramite RailCom® CV. Su richiesta, apprende anche gli indirizzi direttamente tramite un pulsante di programmazione. Il modo più semplice per l'impostazione è, naturalmente, con il display OLED integrato e i tre pulsanti di input: tutte (!) le impostazioni possono essere verificate direttamente sul decoder e modificate su richiesta. Non è richiesta una "programmazione" con l'aiuto del pannello di controllo. Non potrebbe essere più semplice. L'ESU LokProgrammer può essere utilizzato per gli aggiornamenti del firmware. Protezione Come per i nostri decoder per locomotive, le uscite dello SwitchPilot 3 sono ampiamente protette contro il sovraccarico. Vogliamo che tu possa goderti il ​​tuo decoder il più a lungo possibile.
